消防排煙風管屬于高壓系統，參照規范要求，一般都是使用角鐵法蘭，那么是否意味著消防排煙系統不能使用共板法蘭呢？下面小美***和大家聊聊，排煙消防系統到底應該使用共板法蘭還是角鐵法蘭？

        小美主要從以下幾個方面論證：
        1、規范對于消防排煙系統的要求；
        2、規范對于共板法蘭、角鐵法蘭的要求；
        3、共板法蘭、角鐵法蘭兩種連接方式的對比；

        一、規范對于消防排煙系統的要求
        關于管道選擇常規設計會參考驗收規范

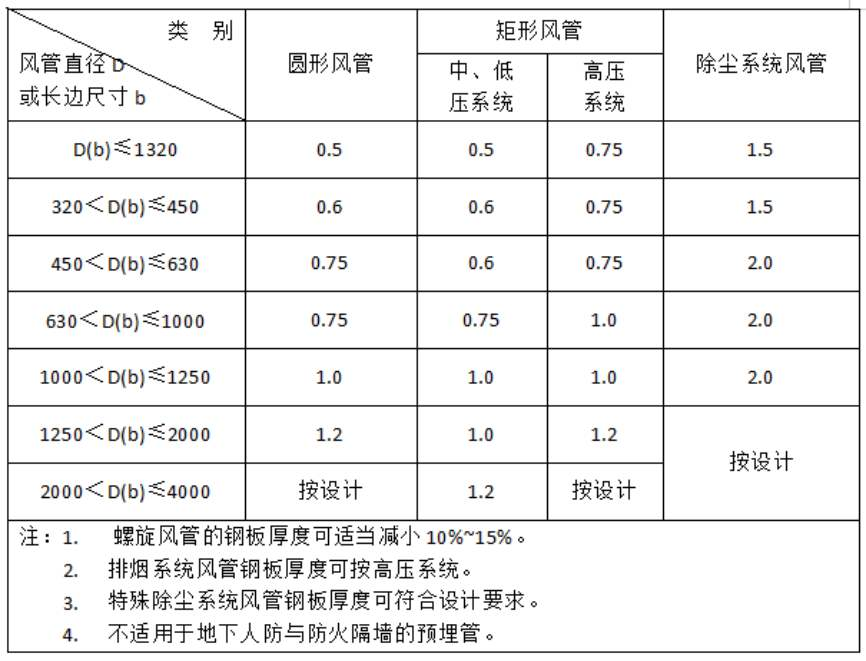

        1.1、根據***新版本的《通風與空調工程施工質量驗收規范》GB50243-2016，先看下表，如圖顯示：


 如上圖，備注2中提出，排煙系統風管的厚度按照高壓系統！

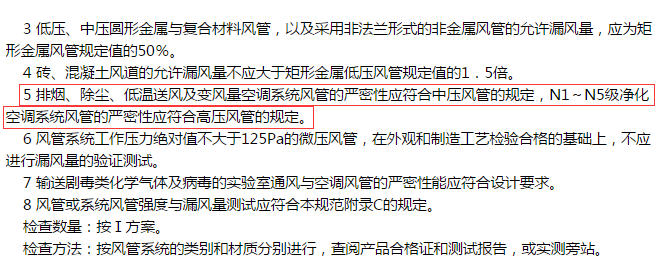

       1.2、根據***新版本的《通風與空調工程施工質量驗收規范》GB50243-2016中，第4.2.1-5條提出，排煙、除塵系統的嚴密性可按照中壓管道的規定，如圖：


            風管強度和嚴密性規范要求

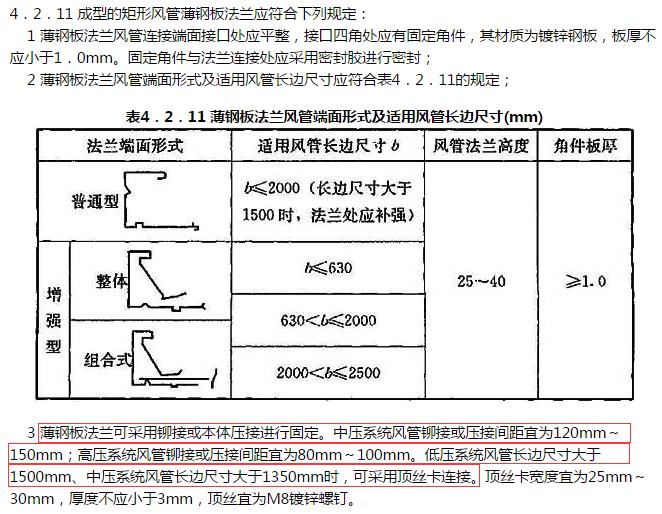

 1.3、根據《通風與空調工程施工規范》GB50738-2011第4.2.11-3條：


矩形共板法蘭規范要求

        作為與《通風與空調工程施工質量驗收規范》平行的《通風與空調工程施工規范》，其中有針對壓力管道采用共板法蘭連接的處理方式，其中薄板法蘭=共板法蘭。

        根據上述三種規范要求，消防排煙系統風管鋼板的厚度可按照高壓系統、嚴密性可按照中壓管道要求設計、成型矩形鍍鋅風管可按中高壓系統規范，使用共板法蘭連接，沒有強制要求不可以使用共板法蘭連接。所以參照上述標準，消防排煙系統可以按照中壓或者高壓系統來考慮和使用。

        二、規范對于共板法蘭、角鐵法蘭的要求

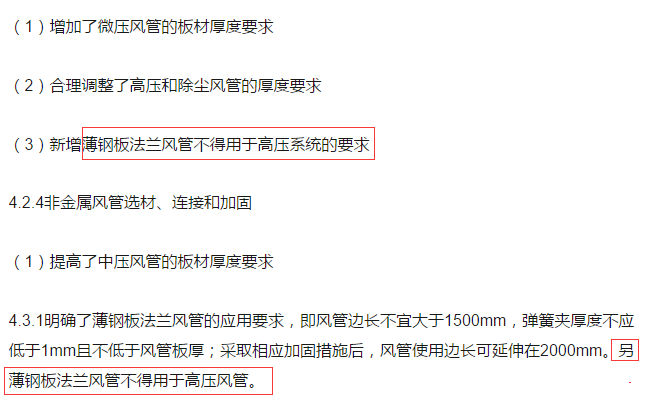

        2.1、《通風與空調工程施工質量驗收規范》GB50243-2016，第4.3.1條規定，如圖：

該條文特別注明：共板法蘭不能用于高壓系統。

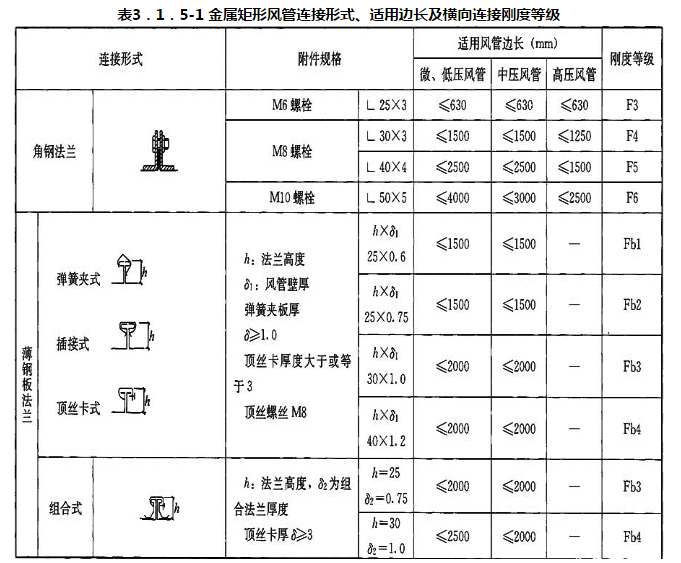

        2.2、《通風管道技術規程》JGJ141-2017，第3.1.51條，如圖：
 此條規范針對不同連接形式適用的風管壓力等級及邊長做出要求。

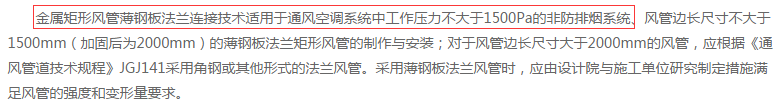

        2.3、《薄鋼板法蘭風管制作與安裝》07K133.規范說明，第2條，如圖：

此條規范規定：金屬矩形風管薄鋼板法蘭連接技術適用于非防排煙系統，其中薄鋼板法蘭=共板法蘭，意思是消防排煙系統不能使用共板法蘭連接。

        綜合以上三條規范，共板法蘭不能用于消防排煙系統！

        三、共板法蘭、角鐵法蘭連接方式的對比

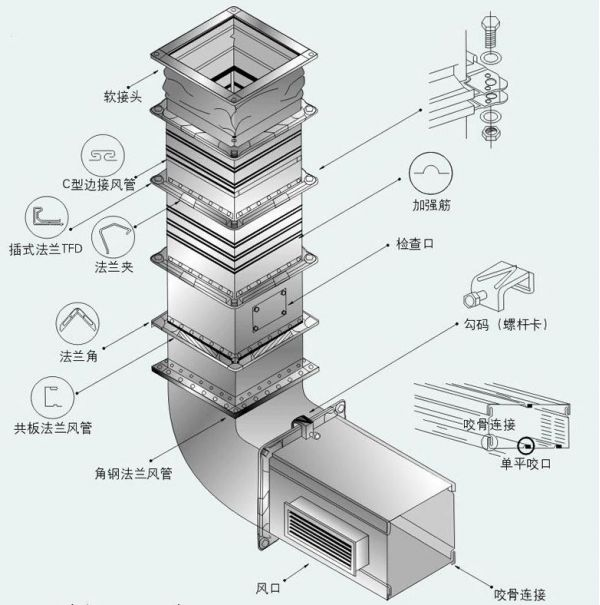

        3.1示意圖

共板法蘭、角鐵法蘭連接示意圖

        3.2 共板法蘭、角鐵法蘭對比
        常規施工現場，共板法蘭大多數是現場機床制作，手工連接管道（法蘭卡條連接），可能會造成漏風現場，而且，實際應用現場反饋，共板法蘭相對于角鐵法蘭牢固性較差。

        綜上所述，從對排煙系統要求、法蘭的要求、連接方式的對比進行分析對比，雖然國家規范標準沒有強制要求。但消防無小事，能從嚴***從嚴，消防排煙系統建議使用角鐵法蘭連接。
